surfaceMeshTriangulate コマンド

surfaceMeshTriangulateコマンドは、blockMeshなどで作成した六面体メッシュのpolyMeshを三角形の面で構成される形状ファイルに変換するユーティリティです。

このコマンドを使用すると、メッシュの形状を変化させることができます。
例として、cavityの六面体メッシュを変換してみます。
blockMeshコマンドで六面体メッシュを作成し、同じケース内で以下のコマンドを実行することで三角形メッシュを作成します。

　　$ surfaceMeshTriangulate cavity-tri.stl　

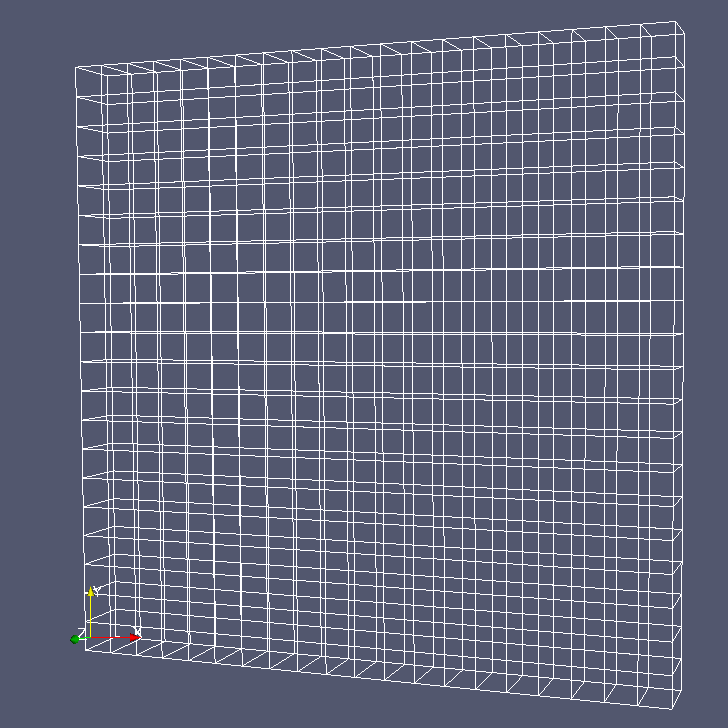

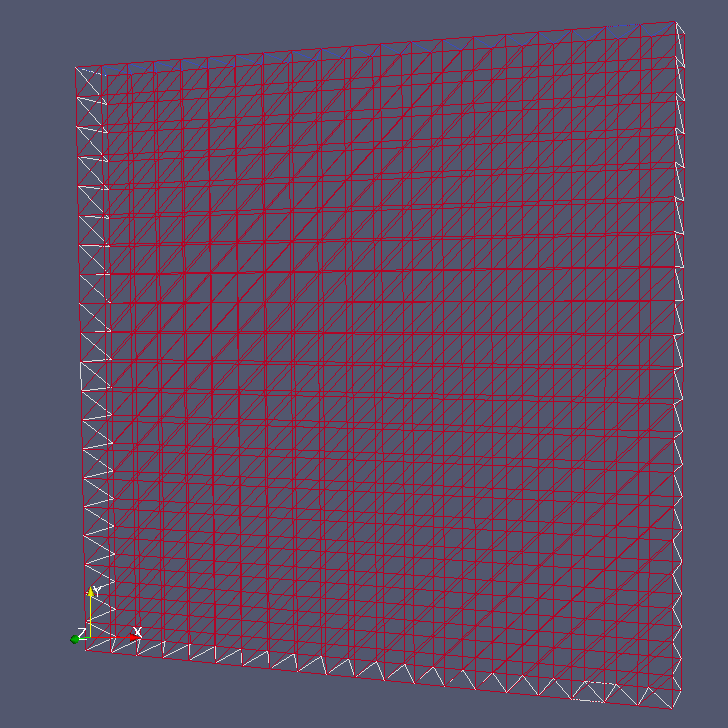

図５はblockMeshにより作成したメッシュ、図６はコマンドにより作成した三角形メッシュです。
四角形の面が三角形に分割されていることがわかります。
また、変換後のメッシュは境界条件ごとに分けられていることが色でわかります。

　$ surfaceMeshTriangulate [OPTIONS] <output file>　

オプションとしては、以下があります。

-case <dir>：ケースディレクトリを指定します。デフォルトでは現在いるディレクトリです。
-decomposeParDict <file>：特定の場所からdecomposeParファイルを読み込む場合に使用します。
-excludeProcPatches：プロセッサごとにパッチにして出力する。
-faceZones <(fz0 .. fzN)>：選択したfaceZoneを三角形に分割します。（ワイルドカード対応）
-noFunctionObjects：functionObjects を実行しないようにします。
-parallel：並列実行します。
-patches <(patch0 .. patchN)>：選択したパッチのみ出力します。（ワイルドカード対応）
-region <name>：別のメッシュリージョンを使用する場合は指定します。
-roots <(dir1 .. dirN)>：別のディレクトリをルートにします。
-srcDoc：ブラウザを用いてソースコードを表示します。
-doc：ブラウザを用いてドキュメントを表示します。
-help：ヘルプを表示します。

使用できる拡張子は下記のとおりです。

ac / gts / inp / obj / off / ofs / smesh / stl / stlb / tri / vtk / wrl / x3d

※このオプションはOpenFOAM V1612で動作を確認しています。お使いのバージョンによりましては、本ユーティリティならびにオプションが使えない場合がございます。
